خدمات ماشینکاری دقیق: راهنمای میدانی که ای کاش قبل از ارسال اولین نقشه ام داشتم

اولین قطعه ماشینکاری شده من قرار بود ساده باشد. یک محفظه، چند سوراخ، چند پورت رزوه‌دار. نقاشی تقریباً در هر ابعادی «0.005± میلی‌متر» را نشان می‌داد، زیرا من تصور می‌کردم دقت به این معنی است: هرچه محکم‌تر، بهتر. نقل قول سه برابر آنچه انتظار داشتم برگشت، و ماشین‌کار ده دقیقه وقت صرف کرد تا توضیح دهد که چرا قطعه‌ای را که نیازی به چیزی نزدیک به آن نداشت قیمت‌گذاری کرده‌ام.
آن گفتگو کل داستان خدمات ماشینکاری دقیق در یک درس است. دقت عددی نیست که شما آن را شماره گیری کنید زیرا می توانید. این بودجه ای است که شما در جایی خرج می کنید که آن بخش واقعاً به آن نیاز دارد. من بیش از 20 سال است که در سمت تولید این تجارت بوده‌ام و در این راهنما توضیح خواهم داد که در واقع خدمات ماشینکاری دقیق شامل چه مواردی می‌شود، چه تلورانس‌هایی واقعاً هزینه دارد، و چگونه می‌توان نقشه‌ای را به فروشگاه تحویل داد که قطعه مناسب را با قیمت مناسب به شما ارائه دهد.

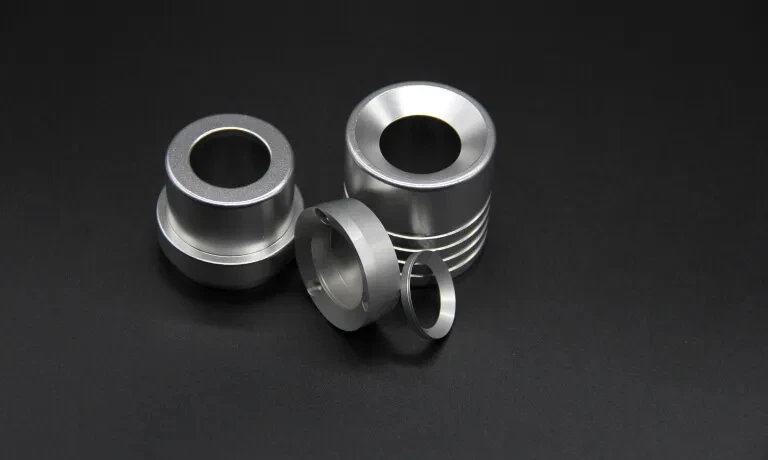

خدمات ماشینکاری دقیق در واقع چه چیزی را پوشش می دهد
خدمات ماشینکاری دقیق چیزی فراتر از "ما ماشین آلات CNC داریم." آن را از بین ببرید و این زنجیره ای از تصمیمات است:
انتخاب فرآیند - تراش برای قطعات چرخشی، فرز برای تخت و جیب، 5 محور برای هندسه پیچیده، EDM و سنگ زنی برای مواردی که برش ها نمی توانند به آن برسند.
انتخاب مواد - نه فقط "آیا می توانیم آن را برش دهیم" بلکه اینکه کدام درجه در واقع با نیاز بار، خوردگی، گرما یا زیست سازگاری مطابقت دارد.
استراتژی تثبیت و راه‌اندازی - تعداد دفعاتی که قطعه مورد استفاده قرار می‌گیرد و{1}}در مکان دیگری قرار می‌گیرد، زیرا هر راه‌اندازی فرصتی برای بروز خطا است.
ابزارهای اندازه گیری - برای ابعاد ساده، CMM و اسکن سه بعدی برای ویژگی هایی که در واقع عملکرد را کنترل می کنند.
تکمیل و ارسال-فرآوری - آندایز کردن، آبکاری، غیرفعال کردن، پرداخت - که همگی ابعاد را تغییر می‌دهند و باید قبل و نه بعد از آن برنامه‌ریزی شوند.
وقتی کسی به شما یک کار ماشینکاری دقیق را نقل می کند، شما برای همه این کارها با هم کار می کنید، نه برای خود جدا کردن فلز.
مدارا یک بودجه است، نه یک حق لاف زدن
در اینجا نسخه صادقانه نحوه عملکرد تلورانس ها در یک فروشگاه واقعی است.
ماشینکاری استاندارد می تواند حدود 0.01 ± میلی متر را بدون درام زیاد نگه دارد. رفتن به 0.005 ± میلی‌متر در ویژگی‌های انتخابی قابل انجام است - و در چند-وین‌ها هر روز این کار را انجام می‌دهیم - اما زمان ماشین‌کاری، اندازه‌گیری بیشتر، مراقبت از ابزار بیشتر و خطر ضایعات بیشتر هزینه می‌کند. قرار دادن 0.005± میلی‌متر در هر بعد نقاشی، از جمله مواردی که هیچ چیز را کنترل نمی‌کنند، یکی از رایج‌ترین دلایلی است که مظنه‌ها بالاتر از حد انتظار برمی‌گردند.
ویژگی هایی که تناسب، تراز، آب بندی، حرکت یا مونتاژ را کنترل می کنند - بله، آنها را محکم نگه دارید.
ابعاد کلی، سطوح آرایشی، مکان هایی که هیچ چیز دیگری به آنها اشاره نمی کند - آنها را رها نمی کند.
این در مورد کاهش کیفیت نیست. این در مورد قرار دادن دقت در جایی است که دقت در واقع مهم است. سفت کردن فقط ابعادی که به آن نیاز دارند معمولاً هزینه را بدون تغییر در نحوه عملکرد قطعه کاهش می دهد.
ماشین قطعه را نمی سازد، فرآیند آن را می سازد
مغازه ای با 250 دستگاه به نظر چشمگیر می رسد. و می تواند - Multi-Wins بیش از 150 دستگاه تراشکاری CNC، 80+ 3- و مراکز ماشینکاری 4 محوره و بیش از 10 5-ماشین های محوری باشد. اما عددی که مهم است نحوه تنظیم فرآیند است، نه تعداد دوک های روی زمین.
هر بار که قسمتی حذف می‌شود و{0}}دور می‌شود، ممکن است یک خطای راه‌اندازی وارد شود. برای کار ساده ای که به سختی اهمیت دارد. برای قطعاتی که دارای چندین سوراخ، سطوح و مبدا در رابطه موقعیتی محکم هستند، تنظیمات مکرر کنترل تحمل را به یک مبارزه تبدیل می کند. اینجاست که 5-محور نگه‌داری خود را به دست می‌آورد - نه به این دلیل که ماشین در جهت‌های بیشتری حرکت می‌کند، بلکه به این دلیل که ویژگی‌های بیشتری در یک تنظیم، در یک سیستم مختصات انجام می‌شوند.
یک قطعه ساده بهتر نمی شود زیرا روی دستگاه 5 محور ساخته شده است. یک بخش پیچیده سازگارتر می شود زیرا هرگز از دستگاه خارج نمی شود.
مواد: قابل ماشین کاری مانند پایدار نیست
هر تامین کننده مواد را فهرست می کند. سوال این است که آیا فروشگاه فرآیندی پایدار برای شما دارد، نه فقط اینکه آیا از نظر تئوری می تواند آن را کاهش دهد یا خیر.
آلومینیوم 6061 - قطعات ساختاری عمومی، هیت سینک. تماشا کنید: دیوارهای نازک می توانند تحت برش و گیره منحرف شوند.
استحکام درجه آلومینیوم 7075 - هوافضا-. تماشا کنید: هزینه بالاتر، حذف کندتر، فقط در صورت بارگیری ارزش دارد.
ضد زنگ 304 / 316 - داخلی، تماس با مواد غذایی / دریایی، قرار گرفتن در معرض مواد شیمیایی. تماشا کنید: کار-سخت می‌شود. 316 فقط در صورت نیاز به خوردگی هزینه بیشتری دارد.
آلیاژهای تیتانیوم - بهترین استحکام-به-وزن را دارند. تماشا کنید: 3-5 برابر زمان ماشینکاری آلومینیوم. انتظار آن را در هزینه و زمان انجام دهید.
آلیاژهای مس - هدایت الکتریکی / حرارتی مشخصات است. تماشا کنید: زمانی از آن استفاده کنید که رسانایی واقعی است،-خوب- نیست.
چرخ دنده های دقیق POM (Delrin) - بدون هزینه فلزی. ساعت: پایدار از نظر ابعاد، جایگزینی پلاستیکی برای فلز ماشینکاری شده.
PEEK - گرمای پایدار، چرخه‌های عقیم‌سازی. تماشا کنید: زمانی که یک پلاستیک باید بالای 250 درجه زنده بماند، پیش‌فرض است.
الگویی که من دائماً می بینم: یک مشتری به طور پیش فرض مشخصات 7075 را تعیین می کند زیرا قوی تر به نظر می رسد، سپس قطعه هیچ بار واقعی را حمل نمی کند. تغییر به 6061 هزینه مواد را تقریباً 30٪ با مبادله عملکردی صفر- کاهش داد. این نوع بررسی باید بخشی از نقل قول استاندارد باشد، نه افزایش فروش.
آنچه "دقت" در فروشگاه نیاز دارد
نگه داشتن تلورانس های سخت در تولید با یک بار ضربه زدن به آنها در یک نمونه اولیه متفاوت است. در واقع چه چیزی باعث کارکرد آن می شود:
در فرآیند، اندازه‌گیری - را روی دستگاه بررسی می‌کند، نه تنها در بازرسی نهایی، بنابراین سایش ابزار در زمان واقعی جبران می‌شود، به‌جای اینکه بعد از تمام شدن مشخصات یک دسته کشف شود.
بازرسی مقاله اول (FAI) - ابعاد بحرانی قبل از ادامه تولید بررسی شد. مشکلی که در قسمت اول یافت شد یک تصحیح است. همان مشکلی که در قسمت 500 یافت می شود یک سطل قراضه است.
اندازه‌گیری که با ابزارهای دستی مورد نیاز - برای ابعاد ساده، CMM و اسکن سه‌بعدی برای تحمل‌های هندسی و ویژگی‌های سه بعدی مطابقت دارد.
پایداری مواد و فرآیند - همان درجه است که در قسمت 500 مشابه قسمت اول عمل می کند.
قابلیت ماشینکاری باید همیشه همراه با قابلیت اندازه گیری ارزیابی شود. دقتی که قابل تایید نیست فقط یک ادعاست.
چگونه یک نقاشی بفرستیم که قیمت مناسبی داشته باشد
اکثر مشکلات ماشینکاری قبل از اینکه هر ابزاری با مواد تماس پیدا کند، در طرح حل شده است. یک حفره باریک عمیق نیاز به برش دراز- با استحکام کمتر دارد. دیوارهای نازک تحت نیروهای برش حرکت می کنند. گوشه های داخلی تیز با ابزار استاندارد عملی نیستند. یک سرویس ماشینکاری دقیق خوب باید اینها را در حین نقل قول علامت گذاری کند، نه بعد از اولین مقاله، و باید به جای بازگرداندن یک شماره، سؤال بپرسد.
اگر یک قطعه پیچیده بلافاصله قیمت نهایی و صفر سوال فنی دریافت کرد، محتاط باشید. یک مغازه باتجربه می پرسد که کدام ابعاد حیاتی هستند، آیا شرایط مواد ثابت است، آیا می توان یک ویژگی عمیق را تغییر داد، چگونه پوشش بر ابعاد نهایی تأثیر می گذارد، و آیا FAI مورد نیاز است یا خیر.
چه چیزی به شما کمک می کند یک نقل قول دقیق دریافت کنید:
هم یک مدل سه بعدی و هم یک طراحی دوبعدی ارسال کنید - 3 بعدی هندسه را نشان می دهد، 2 بعدی تحمل ها، GD&T، مواد، زبری سطح و یادداشت ها را نشان می دهد.
به جای سفت کردن همه چیز، ابعاد بحرانی را علامت گذاری کنید.
کاربرد و مقدار را بیان کنید، نه فقط «لطفاً نقل قول کنید».
تکمیل اولیه طرح - آندایز کردن ضخامت را اضافه می‌کند، آبکاری تغییر می‌کند، صیقل دادن لبه‌ها را نرم می‌کند.
زمانی که نیازی به ماشینکاری دقیق ندارید
ترجیح می‌دهم به شما بگویم وقتی ماشین‌کاری دقیق کار درستی نیست، زیرا تامین‌کنندگان قطعه از آن صرفنظر می‌کنند.
قالب‌گیری یا ریخته‌گری با حجم‌های بسیار زیاد - معمولاً زمانی که مقدار بالا می‌رود، زمانی که طرح پایدار است، برنده می‌شود.
قطعات استاندارد موجود با شماره قطعه - آنها را سفارش دهید، آنها را ماشین کاری نکنید.
اکتشاف اولیه بدون هندسه ثابت - چک‌های نمونه اولیه چاپ شده سه بعدی سریع‌تر و ارزان‌تر از نمونه‌های ماشین‌کاری شده قرار می‌گیرند.
تلورانس های سخت تر از نیازهای برنامه - شما برای دقتی که هیچ کاری انجام نمی دهد پرداخت می کنید.
یک تامین کننده بالغ باید بتواند به شما بگوید چه زمانی روش دیگری اقتصادی تر می شود. اگر یک مغازه فقط ماشین های خودش را توصیه می کند، به جستجو ادامه دهید.
خدماتی که ما ارائه می دهیم
افشای کامل: اینجا جایی است که من کار می کنم. Multi{1}}Wins یک-خدمات ماشینکاری دقیق است که در شنژن - تراشکاری CNC، فرز 3/4/5 محور، EDM و سنگ زنی دقیق، به علاوه پرینت سه بعدی فلز، نمونه سازی سریع، ریخته گری خلاء، قالب گیری تزریقی، تکمیل و مونتاژ تحت ISO201901 است. 16949. ما آلومینیوم، ضد زنگ، فولاد، برنج، مس، تیتانیوم، Inconel، Invar، Kovar و پلاستیک های مهندسی را با قابلیت تحمل حدود 0.005 ± میلی متر بر روی ویژگی های انتخابی و سطح استاندارد Ra 0.4-1.6 ماشین می کنیم.
اما من نمی‌خواهم به شما بگویم چیزی را که باید قالب‌گیری شود، ماشین کاری کنید، یا تلورانسی را که هیچ کاری انجام نمی‌دهد، سفت کنید. نقشه و برنامه را برای ما ارسال کنید، و ما صادقانه به شما خواهیم گفت چه چیزی باید محکم باشد، چه چیزی نباید، و چگونه ارزان‌ترین آن را بسازید - حتی زمانی که پاسخ این است که "شما برای این مورد نیازی به ماشینکاری دقیق ندارید."
سوالات متداول
Q1: خدمات ماشینکاری دقیق چیست؟
A: خدماتی که قطعات فلزی و پلاستیکی سفارشی را با استفاده از تراشکاری CNC، فرز، ماشینکاری 5 محوری، EDM، سنگ زنی، به علاوه بازرسی و تکمیل - از یک نمونه اولیه تا حجم تولید، با تلورانس های محدود می سازد.
Q2: یک تلورانس چقدر می تواند ماشینکاری دقیق را نگه دارد؟
A: کار استاندارد حدود ± 0.01 میلی متر نگه می دارد. ویژگی های انتخاب شده می توانند به ± 0.005 میلی متر بروند. Tighter هزینه بیشتری در زمان، ابزار و بازرسی دارد، بنابراین باید برای ابعادی که عملکرد را کنترل می کنند، رزرو شود.
Q3: چرا قیمت های ماشینکاری بین مغازه ها بسیار متفاوت است؟
A: تعداد راه اندازی، انتخاب ماشین، طراحی یراق آلات، ابزار، وضعیت مواد، سطح بازرسی و اتمام تمام قیمت تغییر. قیمت‌ها فقط زمانی قابل مقایسه هستند که طرح تولید مطابقت داشته باشد، نه فقط شماره قطعه.
Q4: تفاوت بین ماشینکاری CNC و ماشینکاری دقیق چیست؟
A: ماشینکاری CNC خانواده فرآیند است. ماشین‌کاری دقیق، نظم و انضباط برای حفظ تحمل‌های محکم به طور مداوم در یک دسته - با فرآیند، بازرسی و اندازه‌گیری برای اثبات آن است، نه فقط ماشین‌ها.
Q5: آیا تحمل سخت تر همیشه بهتر است؟
پاسخ: خیر. تحمل ها یک بودجه هستند. ابعادی را که تناسب، تراز، آب بندی، حرکت یا مونتاژ را کنترل می کنند، سفت کنید. ابعاد کلی را رها کنید، یا برای دقتی که هیچ کاری انجام نمی دهد هزینه می کنید.
Q6: آیا ماشینکاری دقیق می تواند مقادیر کمی را اداره کند؟
پاسخ: بله، این یکی از نقاط قوت آن است. بدون هیچ ابزار قالب برای ساخت، ماشینکاری برای 10، 50 یا چند صد قطعه و برای تغییرات طراحی در طول مسیر به خوبی کار می کند. حجم های بسیار بالا ممکن است با قالب گیری بهتر مورد استفاده قرار گیرند.
نسخه صادقانه
نسخه کوتاه: ماشینکاری دقیق یک سیستم است، نه یک ماشین. تلورانس های خود را در جایی خرج کنید که قطعه واقعاً به آنها نیاز دارد، اجازه دهید انتخاب فرآیند از هندسه و کمیت پیروی کند و یک تامین کننده را بر اساس سؤالاتی که قبل از نقل قول - می پرسد و داده های بازرسی که بعد از آن نشان می دهد قضاوت کنید. آنها را به درستی دریافت کنید و قطعه ای متناسب با قیمتی منطقی به دست آورید. آنها را اشتباه بگیرید و توضیح خواهید داد که چرا یک مسکن ساده مانند براکت هوافضا هزینه دارد.
